Bouwtekeningen kloppen vaak niet meer met de werkelijkheid. Muren staan scheef, leidingen lopen anders dan verwacht en wat ooit de basis was, klopt jaren later niet meer. Met scan to BIM leggen wij de werkelijke situatie tot op de millimeter nauwkeurig vast en vertalen die naar een BIM-model dat exact past op wat er staat. Daarmee heb je betrouwbare data als fundament voor renovatie, herontwikkeling of beheer.
Offerte aanvragen
Wat is scan to BIM?
Scan to BIM is het proces waarbij een bestaand gebouw, terrein of installatie eerst met 3D-laserscanners wordt vastgelegd en vervolgens wordt omgezet in een werkbaar BIM-model. Met miljoenen meetpunten wordt de werkelijkheid tot op de millimeter nauwkeurig beschreven. Dit vormt het uitgangspunt voor onze modelleurs, die elk element, zoals wanden, vloeren, kolommen, kozijnen, leidingen en kanalen, modelleren in Revit.
Een scan to BIM levert een as-built model op, dat de werkelijke situatie weergeeft inclusief vervormingen, scheefstand en in de loop der jaren aangebrachte wijzigingen. Groothedde Ingenieursbureau verzorgt het hele traject, van inmeting in het veld tot een gestructureerd BIM-model dat klaarligt voor ontwerp, renovatie of beheer.
3D inmeten
3D analyses
3D modelleren
2D tekeningen
Wanneer kies je voor een 3D scan BIM?
Niet elk project vraagt om een BIM-model, maar bij verbouwingen, restauraties, herinrichtingen of complexe renovaties is een 3D scan BIM vrijwel onmisbaar. Een scan to BIM-traject voorkomt verrassingen door de bestaande situatie eerst haarscherp vast te leggen. Het is vooral waardevol bij:
- Monumenten en historische panden waar elk detail uniek is en maatwerk noodzakelijk
- Industriële installaties met dichte clusters aan leidingen, kabelgoten en kanalen
- Kantoorpanden en winkels die compleet opnieuw worden ingericht
- Hotels, scholen en zorginstellingen die uitbreiden, verbouwen of verduurzamen
- Distributiecentra en productiehallen waar elke vierkante meter telt
Zo zetten wij een scan 2 BIM-traject op
Een scan to BIM-traject begint niet met de scanner, maar met een gesprek over wat het BIM-model uiteindelijk moet kunnen. Wordt het gebruikt voor ontwerp, voor analyses of voor beheer? Op basis daarvan bepalen we samen wat er gemeten moet worden, welke disciplines we modelleren en in welk formaat we opleveren.

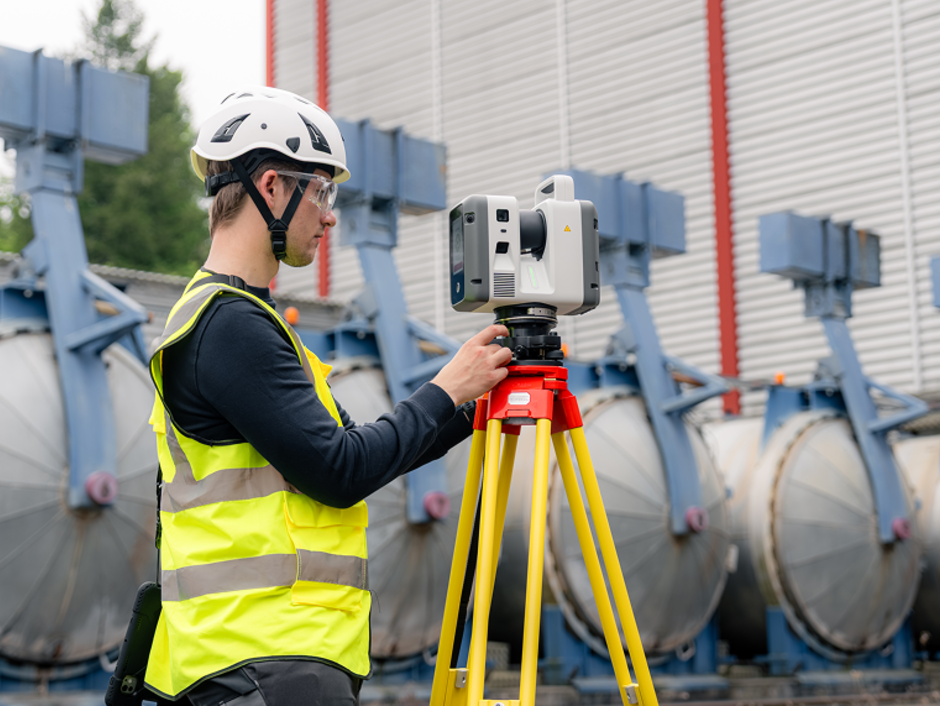

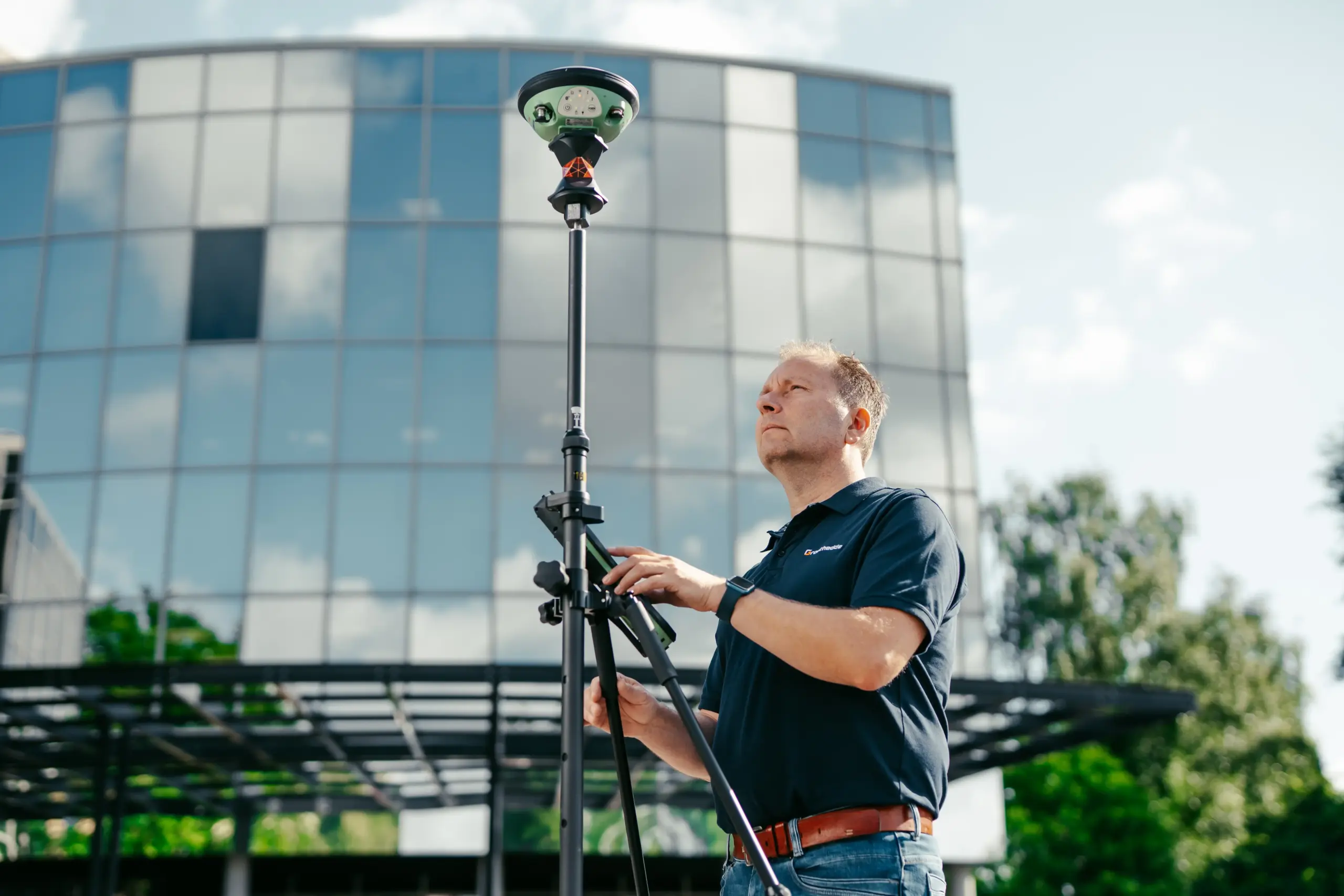

Voor uiterst nauwkeurige situaties, zoals bij monumenten of dichte installatieruimtes, zetten we de Leica RTC360 statisch in. Voor grote oppervlakten waar snelheid telt, zoals kantooretages of distributiecentra, gebruiken we de mobiele NavVis VLX en MLX. Vaak combineren we beide technieken in één project.

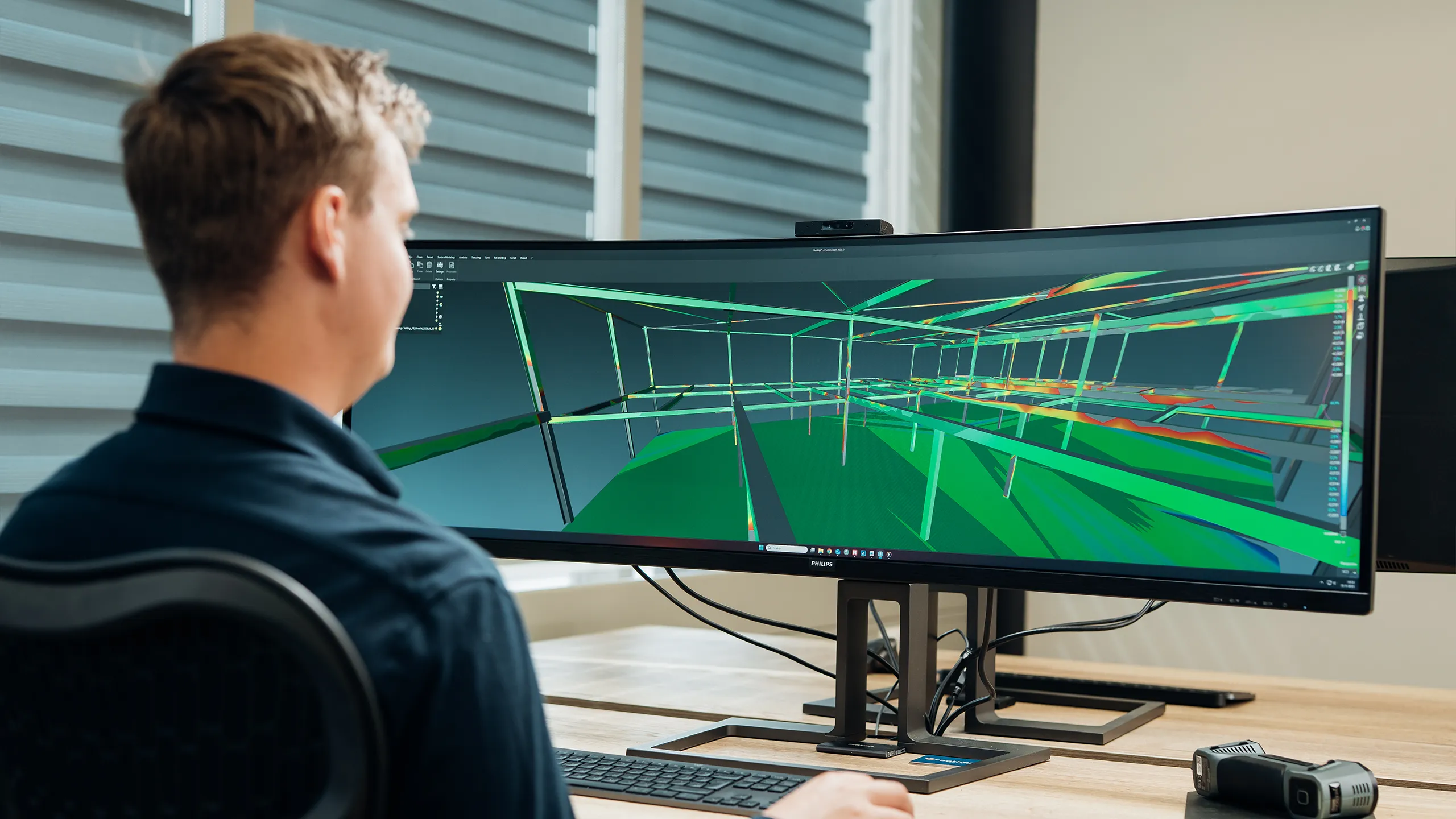

Na de inmeting registreren we alle scans tot één samenhangende pointcloud, gegeorefereerd op een lokaal stelsel of RD-coördinaten. Vervolgens start het modelleerwerk: onze specialisten bouwen het BIM-model laag voor laag op.
Bekijk dienstenWelke output krijg je van een scan to BIM service?
Het BIM-model is meestal het hoofddeliverable van onze scan to BIM service, maar zelden het enige. Vanuit dezelfde puntenwolk leveren we desgewenst ook:
- 2D-tekeningen: plattegronden, gevelaanzichten en doorsnedes
- Een geregistreerde pointcloud voor visualisatie en eigen modelleerwerk
- Een NavVis IVION-omgeving voor online navigatie door het gebouw
- Volumeberekeningen op basis van de meetdata
Voor opdrachtgevers die zelf modelleren, leveren we het bronmateriaal volgens de Basis ILS Puntenwolk.
Projecten
Scan 2 BIM laten uitvoeren door Groothedde
Heb je een gebouw, terrein of installatie waarvoor je scan 2 BIM wilt laten uitvoeren? Wij denken graag mee over de beste aanpak. Vaak begint dat met een paar concrete vragen: hoeveel m², welke discipline(s) en welk uitwisselformaat. Met die input kunnen we vrij snel een passende offerte opstellen en een realistische doorlooptijd aangeven.
Bel naar 06 – 53535577 of mail naar contact@groothedde-ing.nl, dan kijken we samen wat past bij je project. Je kunt ook direct een offerte aanvragen via ons formulier, een korte situatieschets is genoeg om mee te beginnen.
