BIM modelleren
Betrouwbare informatie vanaf de start
BIM modelleren bij Groothedde Ingenieursbureau start altijd met een meting van de werkelijkheid. Wij leggen het gebouw tot op de millimeter vast met laserscanners en een total station. Die puntenwolk zetten we daarna met building information modelling om in een BIM model dat klopt met wat er staat. Geen overgetekende archieftekeningen, maar een model waarin wanden, vloeren en openingen op de juiste plek zitten.
Zo kunnen architecten, constructeurs en installateurs direct en met betrouwbare informatie verder aan het project.
Offerte aanvragen
Wat is building information modelling?
Building information modelling, afgekort BIM, is een werkwijze waarbij een gebouw digitaal wordt opgebouwd uit objecten. Een wand is in een BIM-model geen verzameling losse lijnen. Het is een element met eigen eigenschappen. Uit één BIM model haal je daardoor plattegronden, gevelaanzichten en doorsnedes die onderling altijd kloppen.
Bij nieuwbouw begint building information modelling op de tekentafel. Bij bestaande gebouwen ligt dat anders. Bestaande bouwtekeningen wijken vaak af van de praktijk: muren staan scheef, vloeren liggen niet vlak en leidingen lopen anders dan verwacht. Voor BIM modellering van een bestaand pand moet de situatie dus eerst gemeten worden. Dit proces staat bekend als scan-to-BIM: building information modelling op basis van een scan.
3D inmeten
3D analyses
3D modelleren
2D tekeningen
BIM modelleren in vier stappen
Onze werkwijze is net zo doordacht als onze metingen. Zo verloopt BIM modelleren bij ingenieursbureau Groothedde
- Afstemming vooraf. We bespreken welke nauwkeurigheid je project vraagt, wat er bij de BIM modellering in het model moet komen en met welke software je verder werkt. Zo voorkom je aanvullende metingen en bestanden die niet aansluiten.

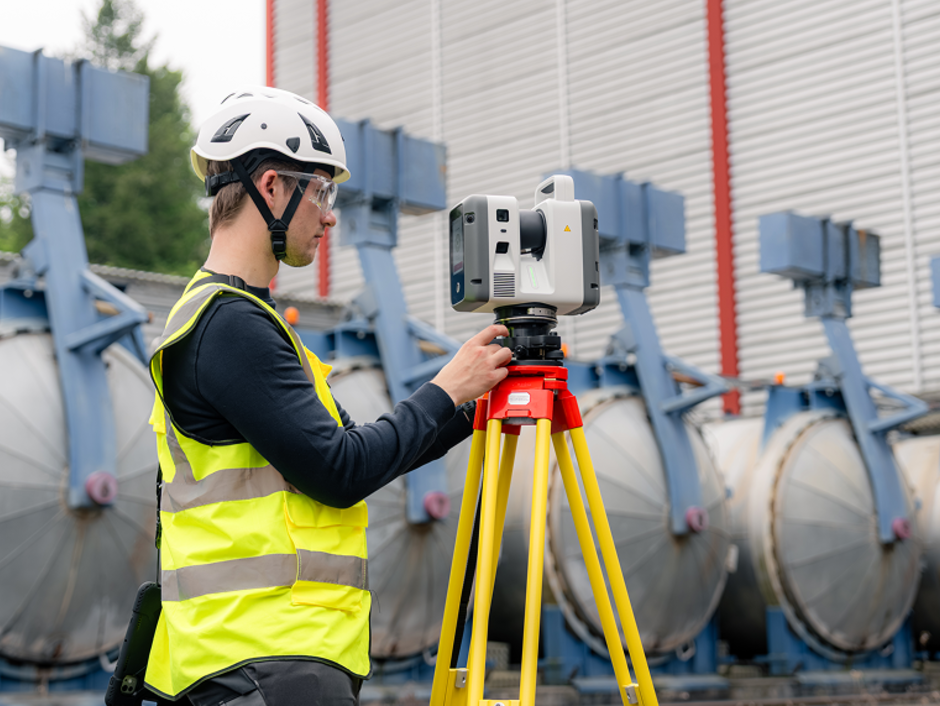

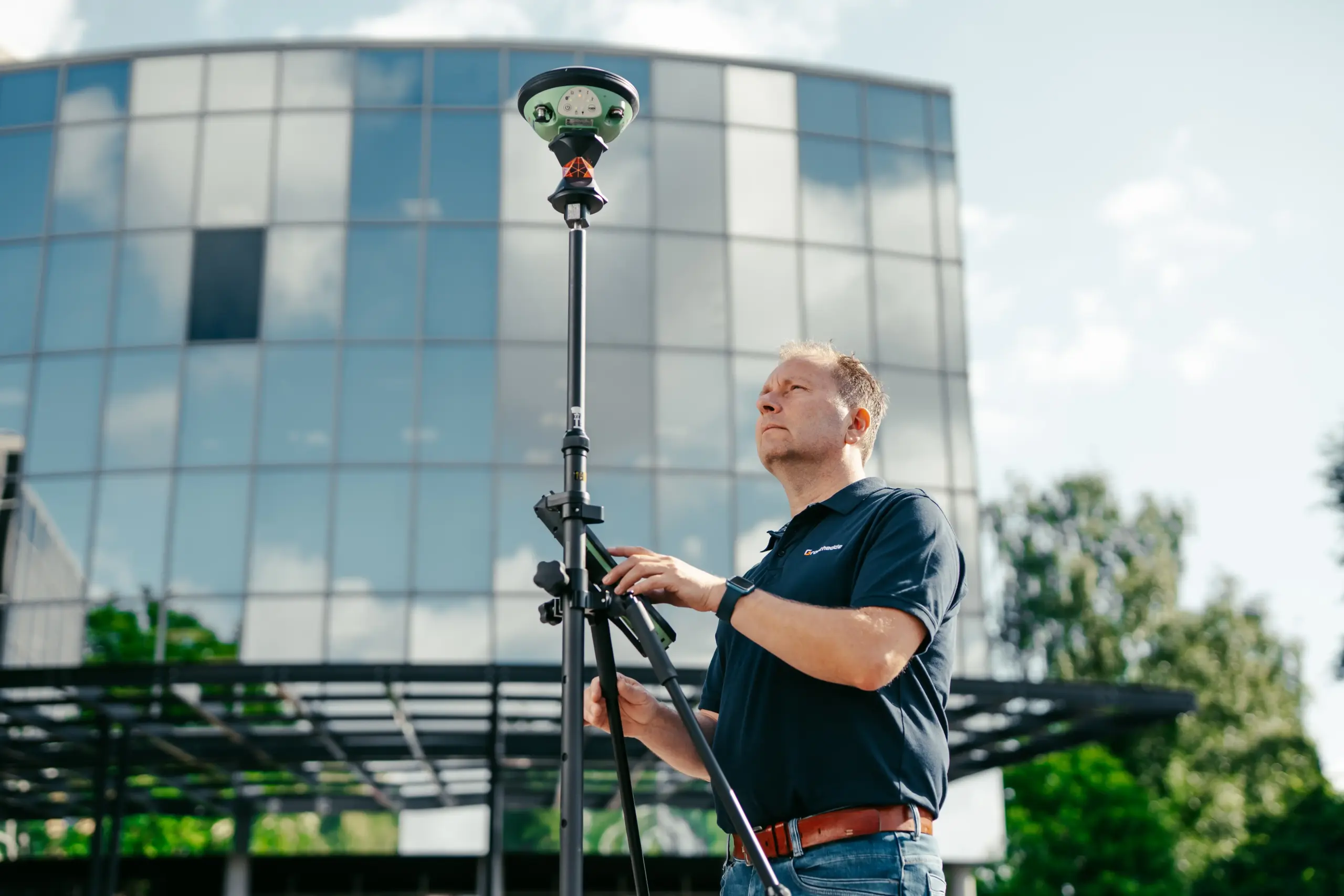

- Inmeten. Met de Leica RTC360 scannen wij vanuit vaste scanposities. Gaat het om een compleet gebouw, dan brengt de mobiele NavVis VLX alles sneller in kaart. Een Leica total station koppelt de scans en controleert de maatvoering. Waar nodig plaatsen we de puntenwolk met GNSS op RD-NAP-coördinaten.
- Verwerken. De scans worden aan elkaar gekoppeld, uitgelijnd en gecontroleerd. Op verzoek leveren we de puntenwolk volgens de Basis ILS Puntenwolk. Groothedde is voorzitter van de werkgroep die deze standaard ontwikkelt. Zo kan de BIM modellering direct van start.

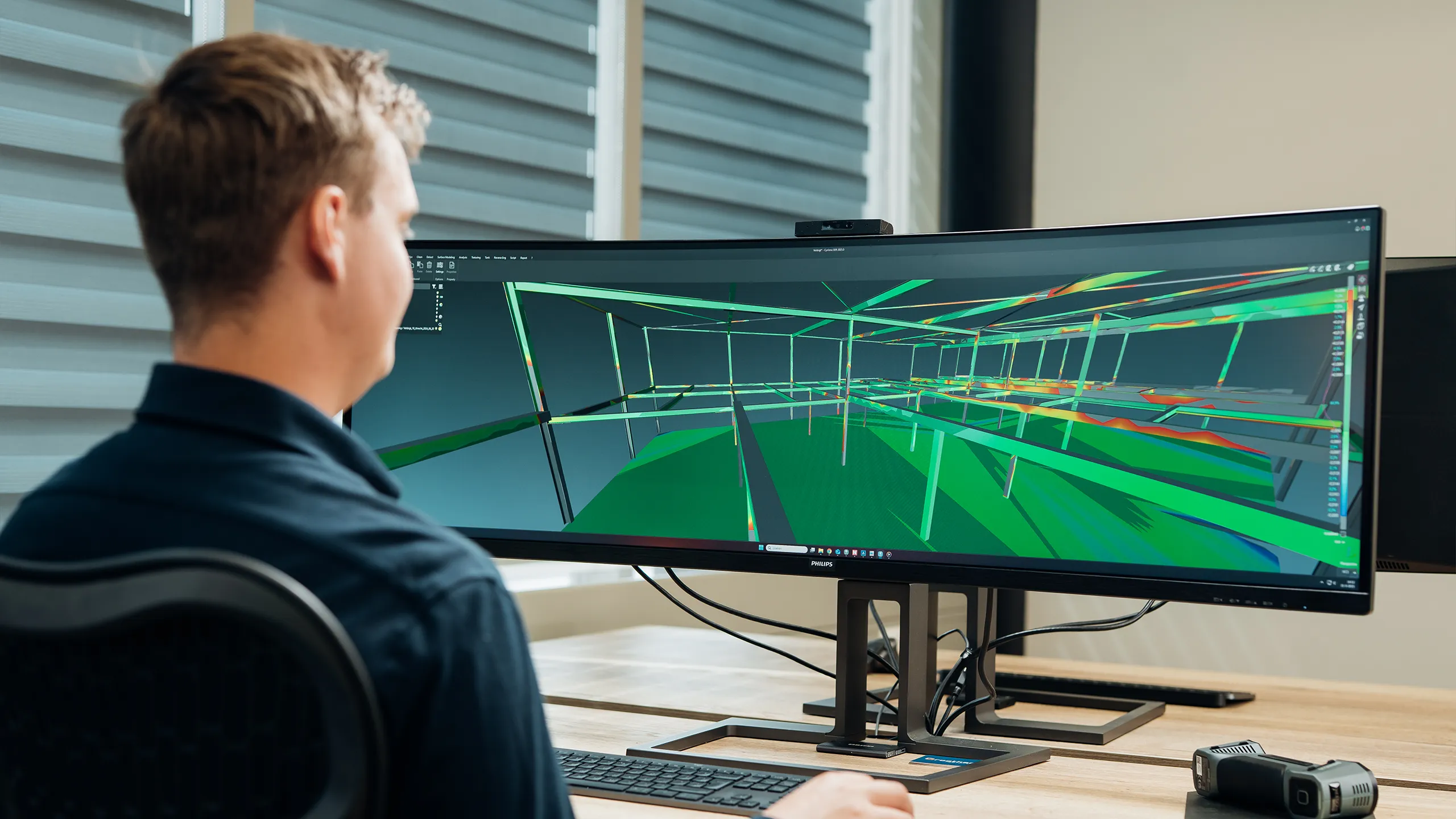

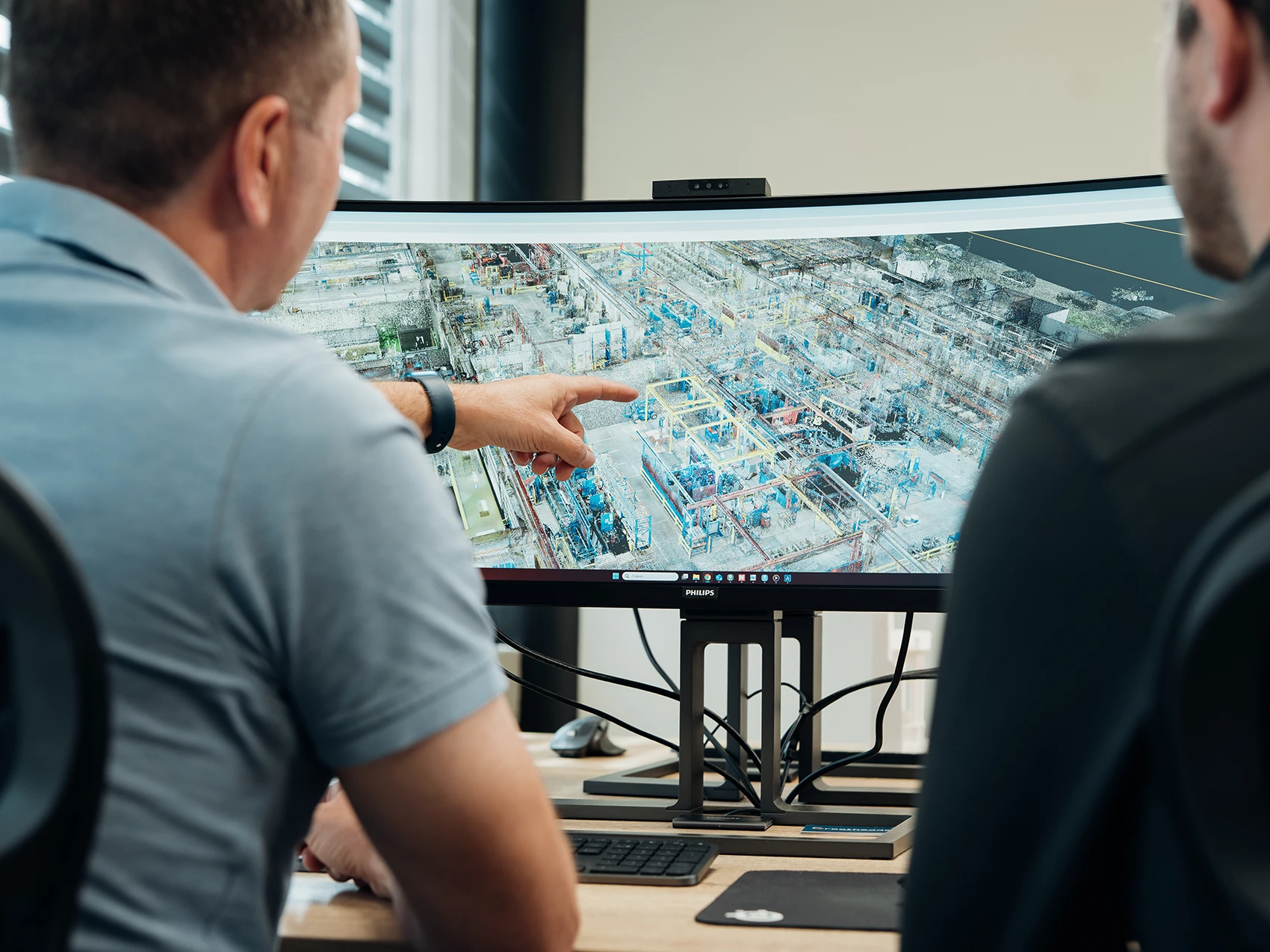

- BIM modelleren. In Revit bouwen wij het BIM model op vanuit de puntenwolk. Daarna exporteren we de plattegronden, gevelaanzichten en doorsnedes die je nodig hebt.
Waarvoor gebruik je een BIM model?
Een BIM model van de bestaande situatie is breed inzetbaar. Building information modelling helpt zo om faalkosten te voorkomen en de uitvoering beter te plannen. Wij verzorgen BIM modelleren in elke sector. Opdrachtgevers schakelen ons voor BIM modelleren onder meer in voor:
- Renovatie en herontwikkeling: ontwerpen in een BIM model op basis van wat er echt staat in plaats van op aannames.
- Technische installaties: wij combineren de puntenwolk met BIM modellering en clashdetectie. Zo zie je precies waar leidingen, kabelgoten en luchtkanalen knellen.
- Vastgoedbeheer: dankzij building information modelling haal je kloppende plattegronden en oppervlaktes rechtstreeks uit het model.
- Woningbouw: van een eenvoudige plattegrond tot een compleet BIM-model, afgestemd op wat het project nodig heeft.
- Monumenten: kwetsbare gebouwen digitaal vastgelegd in een tekening of BIM model, als basis voor restauratie of nieuw gebruik.
BIM modelleren met Groothedde
Vanuit Apeldoorn werken wij aan projecten in Nederland, België en Duitsland. Bij ons liggen het inmeten en het BIM modelleren in één hand. Daardoor weet je zeker dat de puntenwolk en het BIM model op elkaar aansluiten.
Meer weten over BIM modelleren of building information modelling voor jouw gebouw? Neem contact op met Pascal Groothedde via 06 – 53535577 of mail naar contact@groothedde-ing.nl. Een offerte aanvragen kan direct via ons formulier.
